Unity から GPU メモリを引き出したかった

はじめに

これは、 Reina_Sakiria が Linux で、違うプロセス間で GPU 上のメモリの共有が本当に可能なのかの実証実験と、 UnityEditor から Vulkan のメモリを別のプロセスの Vulkan に引き抜きたかったその死闘を軽く書き綴ったものになります。

またこのレポジトリの話になります。

Vulkan to Vulkan の共有

これを試す前に Unity からすぐに引き出そうと戦っていたわけですが、 Unity を セグフォで殺し続けていたため、まずは、自ら Vulkan を使ったテストプログラムを作ってて実証しそれを Unity とつなぐ形を取ろうと思いました。

winit なんもわからん ついでに ash もわからん

まずは ash と winit をつかって … やろうとしたんですが、 winit の情報を調べると v0.30.x の情報と v0.29.x or それ以前 の情報が混在しており、どうすればいいのか何もわからず、Window を出すことすらままなりませんでした。(なんなら、 git の最新版はまた変わっているようで何もわかりません。)

rust で使える かなり薄い vulkan のラッパーであるところの ash を使って、できるかなと思ったんですが、ash を使ったチュートリアルも何もわからなかったので一旦諦めました。(ash のチュートリアルでは winit のバージョンが違ったりしてもう最悪)

Vulkano

vulkan を ash 越しに直に触っては セグフォや強制終了してしまったりとままならなかったので、一旦 vulkan を直に触るのを諦めようということで、 rust で使用できる vulkan の厚めの safe ラッパーであるところの vulkano を触ることにしました。

vulkano のレポジトリにあった example を見たところ、winit v0.30.x 系で実装されていて、かつサンプルも多いようで雑にサンプルをパチっても動き実験に必要ベースも整っていました。 (今回実験のベースとして使用したサンプル)

また、GPU 上の vulkan 同士のメモリ共有の要である vulkan拡張の VK_KHR_external_memory_fd を使用して、OpenGL に渡すサンプルもあったため、こちらも参考にできるのもあるし、 vulkano にそれら拡張を使うことが可能であることがわかったためそれを使用することにしました。

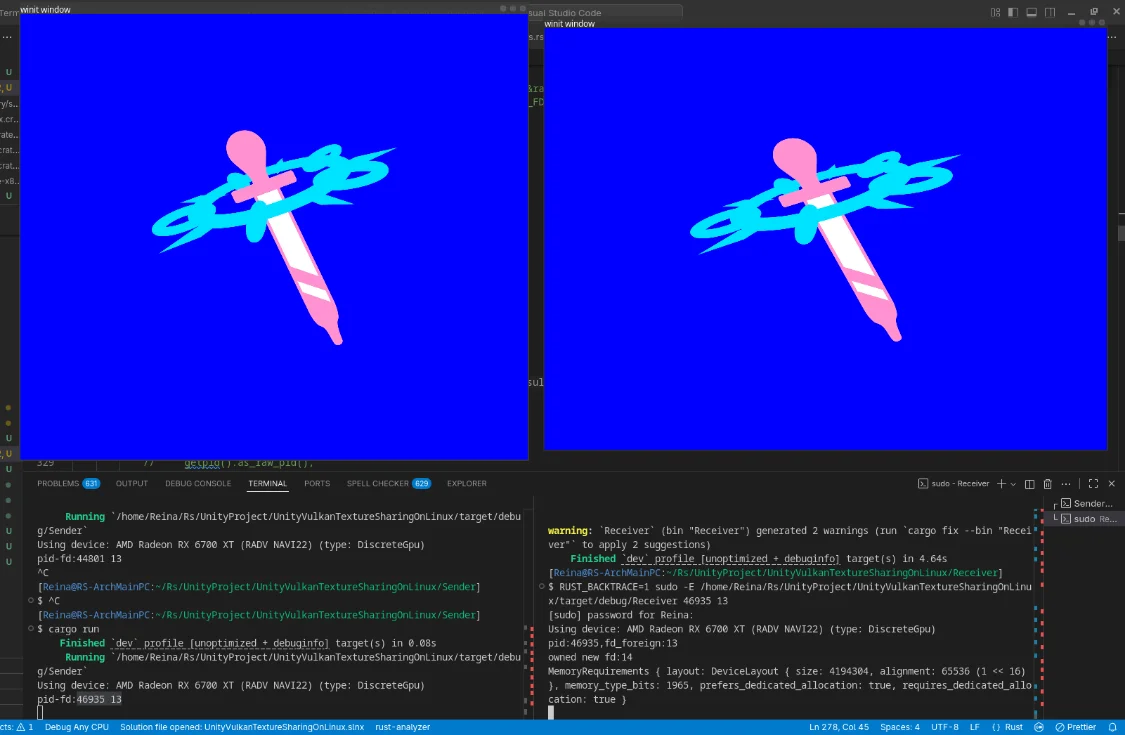

vulkano へのインポートはあんまり情報が見つからなくて手探りだったのですが、少しいじったらコンパイルが通るようになって共有に成功しました。

(ここにたどり着くまで結構失敗し続けたんだけど、vulkano はバリデーションのおかげで事故っても panic するし、だめなところはエラーログを読めばある程度はわかるので、触っていたときの精神衛生は ash を触っているときよりもだいぶ良かったですね … 私には vulkan を直に触るにはまだまだ知識が足らないというか、多分 vulkan を直に触っているときに vulkan の持つバリデーションなどの機能の有効化とかができてないから説もありますが。)

unity から vulkan へ

Reina_Sakiria の目的としては vulkano で vulkan to vulkan のメモリ共有はできているので目的の半分は達成できています。(Unity からの引き抜きもできたら当然嬉しい、だけど、 not Unity 環境であってもできることが実証できれば、私はそれを使いたかったから。)

でも、 Unity から引き抜いたら楽しそう！ (これが 死闘 の始まりでした。)

Unity Native Plugin

Native Plugin っていっても low-level な Unity の Interface を掴むタイプの。

Interface を受け取ると行っても、 c++ じゃないときつそうだったので、なくなく c++ を書くことにしました。けど、 C++ ってどうやってコンパイルするんだろう … ?

フレンドに聞いたところ、 cargo みたいないい感じ手段はないって言われました … (?) どうやら使いたいコンパイラーにファイルを引数で渡すと出してくれるらしい。

えぇ …

余り知らない言語であるところの c++ を Unity の NativeRenderingPlugin exampleをパチる&参考に 適当に書いて、vulkan のメモリをアロケーションして、公開させて fd(linux (POSIX … ?) の file descriptor) を取得するところまでは簡単 … ?

(そうかな … セグフォして Unity が死ぬし 何が原因なのかわからんし… メモリ安全じゃない世界ってなんだよ … 少し手違いしただけですぐ死ぬじゃん、rust の パニック や dotnet C# の exception がいかにちゃんとログを吐いてわかりやすい環境にあってくれているかをとても再確認するよね … 可能な限りメモリ安全の世界からでたくないね)

まぁどうにかなりました、問題はここから。

vkCmdCopyImage

アロケーションしたメモリ(fd 公開用)を自分で作った VkImage にバインドして、 vkCmdCopyImage で共有して Unity 側 は終わりかな … ? と思ったんですが話はそう簡単に行きませんでした。

C# コードから、 RenderTexture の native ptr を渡して、vkCmdCopyImage 叩いて … コード自体は参考にできたものがあり、すぐできたんですが、 invalid command buffer になって発行に失敗したり、発行したら Unity が(セグフォして)死んだり。

unity の vulkan の interface にある [CommandRecordingState] の引数を変えてみたりしていじっていたんですが、セグフォして死ぬか、コマンドバッファーが null ptr になってどうすればいいのかわかりませんでした。

また … 流石に自ら command buffer pool をつくって command buffer を作るのを vulkan 直だたきでやるのはきつそうだったので一旦諦めることにしました。

Unity なんもわからん。 このプロジェクトはおそらく vkCmdCopyImage をどうにか発行できれば完全に成功していたと思います。

(今思うと … 何かが足りなかった(vkBindImageMemory の実行とか … ? そんな)気がするのでもう一度やればうまく行く気はしなくもないです。)

vkBindImageMemory

この方法は VK_KHR_external_memory_win32 で近いところまでやってのけていた、先駆者の方法を真似たものになります。

そのの手法とは … Unity が作った VkImage に対して後から vkBindImageMemory を実行しメモリを差し替える！！！

なんと治安が悪い！

でも結果的に、壊れてはいますが動きはしました。

でもなんで壊れているんでしょうね … ? まぁこんな治安の悪いやり方をしたので当然と言えば当然だと思います。

フレンドと話していたところおそらくこれは Z階数曲線 によってエンコードされているのがそのまま出てきてしまっているのではないか … という話になりました。

(vulkano 同士のとき 画像の中身のレイアウトをどうあつかうのかをずらしても壊れなかったので fd で公開する設定をつけたときに VkImage になんらか特殊な設定でも入るのかな、もしかしてこれ(VkExternalMemoryImageCreateInfo)を VkImage を作るときに渡さないと壊れるのではないか … ? それで Unity の作った VkImage にはそれがないから壊れる … とか … ? あくまで未検証で可能性だけど … )

おわり

結局、 Reina_Sakiria はこのブログを書いている現時点では Unity からの GPU メモリ共有には完璧に成功はできませんでした。

けど、 Linux でも spout のような プロセスを超えた GPU 上のメモリ共有が不可能ではないということが実証できたので一旦それで満足しています。

またこの実証レポジトリ は他者の環境で動くかわかんないけど公開しているので、よかったら見ていってね！

それじゃ … またね！
